Ανακλαστικό μετρητή οπτικού πεδίου χρόνου

Τι είναι το ανακλαστικό μετρητή οπτικού χρόνου

Το ανακλαστικό μετρητή οπτικού πεδίου χρόνου (OTDR) είναι ένα οπτικοηλεκτρονικό όργανο που χρησιμοποιείται για τον χαρακτηρισμό μιας οπτικής ίνας. Είναι το οπτικό ισοδύναμο ενός ηλεκτρονικού ανακλασόμετρου πεδίου χρόνου που μετρά την σύνθετη αντίσταση του καλωδίου ή της γραμμής μεταφοράς υπό δοκιμή. Ένα OTDR εγχέει μια σειρά οπτικών παλμών στην υπό δοκιμή ίνα και εξάγει, από το ίδιο άκρο της ίνας, το φως που σκεδάζεται (Rayleigh backscatter) ή ανακλάται πίσω από σημεία κατά μήκος της ίνας. Το διάσπαρτο ή ανακλώμενο φως που συγκεντρώνεται πίσω χρησιμοποιείται για να χαρακτηρίσει την οπτική ίνα. Η ισχύς των παλμών επιστροφής μετριέται και ενσωματώνεται ως συνάρτηση του χρόνου και απεικονίζεται ως συνάρτηση του μήκους της ίνας.

Πλεονεκτήματα του ανακλασόμετρου οπτικού πεδίου χρόνου

Ακριβής εντοπισμός σφαλμάτων

Τα OTDR μπορούν να εντοπίσουν με ακρίβεια σφάλματα, όπως σπασίματα ινών, κάμψεις ή συνδέσμους, βοηθώντας τους τεχνικούς να εντοπίσουν και να επιλύσουν γρήγορα προβλήματα. Αυτό εξοικονομεί πολύτιμο χρόνο κατά την αντιμετώπιση προβλημάτων, μειώνοντας το χρόνο διακοπής λειτουργίας και βελτιώνοντας τη συνολική αξιοπιστία του δικτύου.

Αξιολόγηση της ποιότητας των ινών

Αναλύοντας το ίχνος OTDR, οι τεχνικοί μπορούν να προσδιορίσουν την ποιότητα του συνδέσμου ινών. Μπορούν να αξιολογήσουν παράγοντες όπως η απώλεια σήματος, η εξασθένηση και η διασπορά, επιτρέποντας την προληπτική συντήρηση και τη διασφάλιση της βέλτιστης απόδοσης.

Επαλήθευση προϋπολογισμού απώλειας συνδέσμου

Τα OTDR συμβάλλουν στην εγγύηση ότι το δίκτυο συμμορφώνεται με τον αναμενόμενο προϋπολογισμό απώλειας σύνδεσης. Οι τεχνικοί μπορούν να επαληθεύσουν εάν τα επίπεδα εξασθένησης είναι εντός του αποδεκτού εύρους, διασφαλίζοντας ότι η εγκατάσταση του καλωδίου πληροί τα πρότυπα και αποτρέπει μελλοντικά προβλήματα.

Προσδιορισμός γήρανσης των ινών

Με την πάροδο του χρόνου, τα καλώδια οπτικών ινών μπορεί να υποβαθμιστούν λόγω παραγόντων όπως οι διακυμάνσεις της θερμοκρασίας, οι εξωτερικές πιέσεις ή η κάμψη. Ένα OTDR μπορεί να ανιχνεύσει σημάδια γήρανσης και υποβάθμισης, επιτρέποντας στους οργανισμούς να προγραμματίσουν προληπτική συντήρηση ή αντικατάσταση, αποφεύγοντας έτσι ξαφνικές βλάβες.

Τεκμηρίωση και αναφορά

Τα OTDR δημιουργούν ολοκληρωμένες αναφορές με λεπτομερείς μετρήσεις, οι οποίες χρησιμεύουν ως πολύτιμη τεκμηρίωση για τους χειριστές δικτύου, τους διαχειριστές ή τους ελεγκτές. Αυτές οι αναφορές βοηθούν στην παρακολούθηση του ιστορικού συντήρησης και διευκολύνουν τη συμμόρφωση με τα βιομηχανικά πρότυπα ή τις συμφωνίες επιπέδου υπηρεσιών (SLA).

Γιατί να μας επιλέξετε?

Εξειδίκευση

Έχουμε μια ομάδα ειδικών που διαθέτουν τις απαραίτητες δεξιότητες και τεχνογνωσία στους αντίστοιχους τομείς τους για να παρέχουν τις απαιτούμενες υπηρεσίες.

Υποστήριξη πελατών

Η ομάδα υποστήριξης πελατών μας είναι διαθέσιμη όλο το εικοσιτετράωρο για να αντιμετωπίσει τυχόν ανησυχίες ή απορίες που μπορεί να έχουν οι πελάτες.

Ποιοτικές υπηρεσίες

Προσφέρουμε προϊόντα ή υπηρεσίες κορυφαίας ποιότητας στους πελάτες μας και δεσμευόμαστε να προσφέρουμε πέρα από τις προσδοκίες τους.

Εμπειρία

Έχουμε μια ομάδα έμπειρων επαγγελματιών που προσφέρουν συμβουλές και υπηρεσίες ειδικών για να σας βοηθήσουν να πετύχετε τους στόχους σας.

Βασικοί παράγοντες για την επιλογή του σωστού ανακλασόμετρου οπτικού πεδίου χρόνου

01/

Περίπτωση εφαρμογής και χρήσης
Το πρώτο βήμα για την επιλογή του σωστού αντανακλαστικού τομέα οπτικού χρόνου είναι να ορίσετε τη συγκεκριμένη εφαρμογή και περίπτωση χρήσης. Σκεφτείτε εάν θα το χρησιμοποιείτε για δίκτυα μεγάλων αποστάσεων, περιβάλλοντα κέντρων δεδομένων ή τοπικά δίκτυα (LAN). Ο τύπος του δικτύου και οι σχετικές αποστάσεις θα υπαγορεύσουν τις απαιτούμενες προδιαγραφές.

02/

Δυναμικό εύρος
Το δυναμικό εύρος είναι μια από τις πιο κρίσιμες προδιαγραφές που πρέπει να λάβετε υπόψη. Καθορίζει την ικανότητα του OTDR να μετράει σήματα σε ένα ευρύ φάσμα επιπέδων εξασθένησης. Για μεγαλύτερα δίκτυα οπτικών ινών, θα χρειαστείτε ένα OTDR με υψηλότερο δυναμικό εύρος για να καταγράψετε με ακρίβεια τις μακρινές αντανακλάσεις.

03/

Μήκος κύματος
Διαφορετικά μήκη κύματος φωτός χρησιμοποιούνται σε δίκτυα οπτικών ινών, όπως 1310 nm και 1550 nm. Ορισμένα OTDR προσφέρουν πολλαπλά μήκη κύματος, επιτρέποντάς σας να δοκιμάσετε διάφορους τύπους δικτύων οπτικών ινών. Βεβαιωθείτε ότι το OTDR που επιλέγετε υποστηρίζει τα μήκη κύματος που σχετίζονται με το δίκτυό σας.

04/

Πλάτος παλμού
Το πλάτος του παλμού επηρεάζει την ικανότητα του OTDR να διακρίνει συμβάντα σε κοντινή απόσταση, όπως συνδέσμους ή συνδέσεις. Τα μικρότερα πλάτη παλμών είναι καλύτερα για την ανίχνευση μικρών συμβάντων, αλλά μπορεί να περιορίσουν το μέγιστο εύρος. Εξετάστε την αντιστάθμιση μεταξύ του εύρους παλμού και του εύρους για τις συγκεκριμένες ανάγκες σας.

05/

Ανάλυση
Η ανάλυση καθορίζει πόσο ακριβής είναι η λεπτομέρεια στο ίχνος ανακλασόμετρου τομέα οπτικού χρόνου. Η υψηλότερη ανάλυση μπορεί να αποκαλύψει μικρά συμβάντα με μεγαλύτερη ακρίβεια, κάτι που είναι κρίσιμο κατά τη δοκιμή πυκνών δικτύων ή τον εντοπισμό σφαλμάτων σε σημεία συναρμογής.

06/

Νεκρές ζώνες
Οι νεκρές ζώνες είναι περιοχές στην ίνα όπου το OTDR δεν μπορεί να ανιχνεύσει με ακρίβεια συμβάντα λόγω του αρχικού παλμού. Οι μικρές νεκρές ζώνες είναι απαραίτητες για τον εντοπισμό συνδετήρων ή ματιών σε κοντινή απόσταση. Βεβαιωθείτε ότι το OTDR έχει μια νεκρή ζώνη κατάλληλη για τις απαιτήσεις του δικτύου σας.

07/

Φορητότητα και συντελεστής μορφής
Λάβετε υπόψη το φυσικό μέγεθος και το βάρος του OTDR, ειδικά εάν πρέπει να το χρησιμοποιήσετε στο χωράφι. Τα φορητά και ανθεκτικά μοντέλα είναι ιδανικά για τεχνικούς που πρέπει να πραγματοποιήσουν δοκιμές σε διαφορετικές τοποθεσίες.

08/

Ευκολία στη χρήση και διεπαφή χρήστη
Μια φιλική προς τον χρήστη διεπαφή και εύχρηστα χειριστήρια μπορούν να επηρεάσουν σημαντικά την παραγωγικότητα. Αναζητήστε ένα OTDR με διεπαφή χρήστη που ταιριάζει στο επίπεδο τεχνογνωσίας σας και στην πολυπλοκότητα των εργασιών σας.

09/

Αποθήκευση δεδομένων και συνδεσιμότητα
Βεβαιωθείτε ότι το OTDR προσφέρει επαρκή χωρητικότητα αποθήκευσης δεδομένων και επιλογές συνδεσιμότητας, όπως θύρες USB ή Bluetooth, για τη μεταφορά αποτελεσμάτων δοκιμών και αναφορών σε άλλες συσκευές ή δίκτυα.

10/

Βαθμονόμηση και συντήρηση
Λάβετε υπόψη την ευκολία βαθμονόμησης και τη διαθεσιμότητα υπηρεσιών συντήρησης και υποστήριξης. Η τακτική βαθμονόμηση είναι απαραίτητη για τη διατήρηση ακριβών μετρήσεων.

Οι κοινοί τύποι εξοπλισμού ανακλασόμετρου οπτικού πεδίου χρόνου

Πλήρες χαρακτηριστικό οπτικό ανακλαστικό πεδίο χρόνου
Το ανακλαστικό μετρητή οπτικού πεδίου χρόνου πλήρους δυνατότητας είναι παραδοσιακό. Είναι πλούσια σε χαρακτηριστικά και συνήθως μεγαλύτερα, βαρύτερα και λιγότερο φορητά είτε από το φορητό OTDR είτε από τον εντοπιστή θραύσης ινών. Παρά το γεγονός ότι χαρακτηρίζονται ως μεγάλα, το μέγεθος και το βάρος τους είναι μόνο ένα κλάσμα από αυτό των OTDR πρώιμης γενιάς. Συχνά ένα πλήρες OTDR διαθέτει ένα κύριο πλαίσιο που μπορεί να τοποθετηθεί με πολυλειτουργικές μονάδες plug-in για την εκτέλεση πολλών διαφορετικών εργασιών μέτρησης ινών. Οι μεγαλύτερες, έγχρωμες οθόνες είναι κοινές. Το πλήρες OTDR έχει συχνά μεγαλύτερο εύρος μέτρησης από τους άλλους τύπους εξοπλισμού τύπου OTDR. Συχνά χρησιμοποιείται σε εργαστήρια και στο χωράφι για δύσκολες μετρήσεις ινών. Τα περισσότερα OTDR πλήρους λειτουργίας τροφοδοτούνται από μια πηγή εναλλασσόμενου ρεύματος ή/και από μια πηγή μπαταρίας.

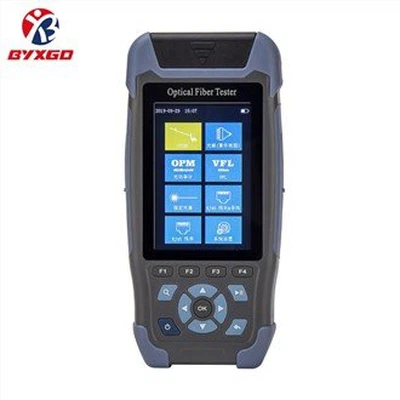

Φορητό οπτικό ανακλαστικό πεδίο χρόνου και εντοπιστής θραύσης ινών
Το φορητό (πρώην μίνι) οπτικό ανακλασόμετρο πεδίου χρόνου και οι εντοπιστές θραύσης ινών έχουν σχεδιαστεί για την αντιμετώπιση προβλημάτων δικτύων οπτικών ινών σε περιβάλλον τύπου πεδίου που συχνά χρησιμοποιεί ισχύ μπαταρίας. Οι δύο τύποι οργάνων καλύπτουν το φάσμα των προσεγγίσεων των εγκαταστάσεων οπτικών ινών που ακολουθούν οι πάροχοι επικοινωνιών. Το φορητό OTDR είναι φθηνότερο, πιο εύκολο στη χρήση και ελαφρύ από το πλήρες χαρακτηριστικό OTDR, εξελιγμένα OTDR για τη συλλογή δεδομένων πεδίου και την εκτέλεση στοιχειωδών αναλύσεων δεδομένων. Μπορεί να είναι λιγότερο πλούσιες σε λειτουργίες από τις πλήρεις λειτουργίες OTDR. Συχνά μπορούν να χρησιμοποιηθούν σε συνδυασμό με λογισμικό που βασίζεται σε υπολογιστή για την εύκολη συλλογή δεδομένων με το φορητό OTDR και εξελιγμένη ανάλυση δεδομένων με το λογισμικό που βασίζεται σε υπολογιστή.

Μονάδα απομακρυσμένης δοκιμής (RTU)
Ένα RFTS δίνει τη δυνατότητα αυτόματης δοκιμής φυσικής εγκατάστασης ινών από μια κεντρική τοποθεσία. ένας κεντρικός υπολογιστής χρησιμοποιείται για τον έλεγχο της λειτουργίας εξαρτημάτων δοκιμής που μοιάζουν με OTDR που βρίσκονται σε βασικά σημεία του δικτύου οπτικών ινών. Αυτά τα εξαρτήματα δοκιμής θα σαρώσουν την ίνα για να εντοπίσουν προβλήματα. Εάν εντοπιστεί πρόβλημα, σημειώνεται η θέση του και ειδοποιούνται τα κατάλληλα Λειτουργικά Συστήματα (OS) για να ξεκινήσει η διαδικασία επισκευής. Το RFTS μπορεί επίσης να παρέχει άμεση πρόσβαση σε μια εταιρική βάση δεδομένων που περιέχει ένα ιστορικό αποθετήριο για τα ίχνη ινών OTDR και οποιεσδήποτε άλλες εγγραφές ινών για τη μονάδα φυσικής ίνας.

Το σύστημα δοκιμών του Optical Time Domain Reflectometer αποτελείται από διάφορα εξαρτήματα

Λέιζερ

Παράγει λέιζερ ή οπτικό παλμό υψηλής ισχύος που χρησιμοποιείται για την έγχυση του καλωδίου δοκιμής.

Οδηγός

Ρυθμίζει την ισχύ εξόδου και το μήκος κύματος του λέιζερ.

Δέκτης

Λαμβάνει το διάσπαρτο και ανακλώμενο φωτεινό σήμα και το μετατρέπει σε ηλεκτρικό σήμα.

Ενισχυτής

Ενισχύει το λαμβανόμενο ηλεκτρικό σήμα.

Απεικόνιση

Εμφανίζει τα αποτελέσματα της δοκιμής.

Εφαρμογές ανακλασόμετρου οπτικού πεδίου χρόνου

Δοκιμή καλωδίων οπτικών ινών

Το OTDR μπορεί να χρησιμοποιηθεί για να ελέγξει την ακεραιότητα και την κατανομή των απωλειών των καλωδίων οπτικών ινών για να βοηθήσει τους τεχνικούς να εντοπίσουν σφάλματα και προβλήματα στη σύνδεση καλωδίου.

Αποδοχή έργου Fiber to the Home (FTTH).

Κατά τη διάρκεια των έργων οπτικών ινών στο σπίτι, το ανακλαστικό μετρητή οπτικού πεδίου χρόνου μπορεί να βοηθήσει τους τεχνικούς να επιθεωρήσουν τη διάταξη του καλωδίου οπτικών ινών για να διασφαλίσουν ότι η απόδοση μετάδοσης της καλωδιακής ζεύξης πληροί τις απαιτήσεις.

Συντήρηση καλωδίων οπτικών ινών

Το ανακλαστικό μετρητή οπτικού πεδίου χρόνου μπορεί να βοηθήσει τους τεχνικούς να δοκιμάσουν την κατανομή των απωλειών των καλωδίων οπτικών ινών για να βοηθήσουν στον εντοπισμό πιθανών προβλημάτων στη σύνδεση καλωδίου και στην ανάπτυξη των αντίστοιχων σχεδίων συντήρησης.

Προφυλάξεις για τη χρήση ανακλασόμετρου οπτικού πεδίου χρόνου

Εξασφαλίστε ένα ασφαλές περιβάλλον δοκιμών

Όταν χρησιμοποιείτε ανακλασόμετρο οπτικού πεδίου χρόνου για δοκιμές, διασφαλίστε ένα ασφαλές περιβάλλον δοκιμών για την αποφυγή βλάβης στον χρήστη. Τηρείτε τους σχετικούς κανονισμούς ασφαλείας και τις διαδικασίες λειτουργίας κατά τη διαδικασία δοκιμών.

Επιλέξτε τις κατάλληλες παραμέτρους δοκιμής

Όταν χρησιμοποιείτε ανακλασόμετρο οπτικού πεδίου χρόνου για δοκιμή, επιλέξτε τις κατάλληλες παραμέτρους δοκιμής, όπως το εύρος δοκιμής, ο μέσος χρόνος, το μήκος κύματος.

Δώστε προσοχή στους τύπους συνδετήρων

Τα αποτελέσματα δοκιμής του ανακλασόμετρου οπτικού πεδίου χρόνου που είναι συνδεδεμένο με διαφορετικούς τύπους συνδέσμων οπτικών ινών θα ποικίλλουν. Οι συνήθεις τύποι υποδοχών περιλαμβάνουν FC, SC κ.λπ.

Συντήρηση ανακλασόμετρου οπτικού χρόνου

Σχέδιο και έγγραφο
Πριν ξεκινήσετε οποιαδήποτε δοκιμή ανακλασόμετρου οπτικού πεδίου χρόνου, είναι απαραίτητο να περιγράψετε ένα καλά καθορισμένο σχέδιο που περιλαμβάνει λεπτομέρειες σχετικά με τις διαδικασίες δοκιμών, τον εμπλεκόμενο εξοπλισμό και τις τοποθεσίες δοκιμής. Αυτή η τεκμηρίωση βοηθά στη διασφάλιση της συνέπειας και της ακρίβειας σε όλη τη διαδικασία και χρησιμεύει ως πολύτιμη αναφορά για μελλοντικές εργασίες συντήρησης.

Καθορίστε βασικές μετρήσεις
Καταγράψτε τις βασικές μετρήσεις των ιχνών ανακλασόμετρου οπτικού πεδίου χρόνου κατά την αρχική εγκατάσταση ή μετά από αναβαθμίσεις δικτύου. Αυτές οι μετρήσεις λειτουργούν ως αναφορά για μελλοντικές δοκιμές OTDR, επιτρέποντας τον γρήγορο εντοπισμό τυχόν αποκλίσεων ή ζητημάτων που μπορεί να προκύψουν κατά τις επόμενες συνεδρίες συντήρησης.

Καθαρίστε και επιθεωρήστε τις συνδέσεις ινών
Επιθεωρήστε και καθαρίστε σχολαστικά τους συνδέσμους οπτικών ινών πριν από τη διεξαγωγή μιας δοκιμής ανακλασόμετρου οπτικού πεδίου χρόνου. Οι βρώμικες ή κατεστραμμένες συνδέσεις μπορεί να οδηγήσουν σε ανακριβείς μετρήσεις, επηρεάζοντας τη συνολική αξιοπιστία και την απόδοση του δικτύου. Χρησιμοποιήστε κατάλληλα εργαλεία και τεχνικές καθαρισμού για να εξασφαλίσετε βέλτιστες συνδέσεις ινών.

Εκτελέστε τακτική βαθμονόμηση
Βαθμολογείτε τακτικά τον εξοπλισμό ανακλασόμετρου οπτικού πεδίου χρόνου για να διατηρείτε ακριβείς μετρήσεις. Η βαθμονόμηση πρέπει να πραγματοποιείται από ειδικευμένους επαγγελματίες ή σύμφωνα με τις οδηγίες του κατασκευαστή. Η σωστή βαθμονόμηση εγγυάται ακριβείς μετρήσεις, ελαχιστοποιώντας τις πιθανότητες ψευδών συναγερμών ή χαμένων προβλημάτων.

Κατανόηση και βελτιστοποίηση των παραμέτρων δοκιμής
Να είστε ενημερωμένοι σχετικά με τις διάφορες παραμέτρους δοκιμής για τη βελτιστοποίηση της διαδικασίας δοκιμών OTDR. Ρυθμίσεις όπως το πλάτος παλμού, ο μέσος όρος και το εύρος απόστασης μπορούν να επηρεάσουν σημαντικά την ακρίβεια και την ανάλυση των μετρήσεων. Επενδύστε χρόνο στην κατανόηση αυτών των παραμέτρων και προσαρμόστε τις με βάση τις συγκεκριμένες απαιτήσεις του δικτύου.

Αυτοματοποιήστε τις διαδικασίες δοκιμών
Χρησιμοποιήστε λογισμικό ή σενάρια αυτοματισμού για να βελτιστοποιήσετε τη διαδικασία δοκιμής ανακλασόμετρου οπτικού πεδίου χρόνου. Ο αυτοματισμός εξασφαλίζει σταθερά και επαναλαμβανόμενα αποτελέσματα, μειώνει τα ανθρώπινα λάθη και εξοικονομεί χρόνο. Αναζητήστε φιλικό προς το χρήστη λογισμικό OTDR που προσφέρει προσαρμόσιμες δυνατότητες αναφοράς και ανάλυσης για απλοποίηση της ερμηνείας δεδομένων.

Ανάλυση και αναφορά δεδομένων
Αναλύστε διεξοδικά τα δεδομένα που αποκτήθηκαν μέσω της δοκιμής ανακλασόμετρου οπτικού πεδίου χρόνου και δημιουργήστε ολοκληρωμένες αναφορές. Οι λεπτομερείς αναφορές βοηθούν στον εντοπισμό των τάσεων, στην παρακολούθηση της απόδοσης του δικτύου με την πάροδο του χρόνου και στην καθοδήγηση της λήψης αποφάσεων σχετικά με τις απαραίτητες ενέργειες συντήρησης. Συμπεριλάβετε σχετικές πληροφορίες, όπως διαγράμματα ιχνών, τιμές απώλειας και μετρήσεις ανάκλασης στις αναφορές σας.

Το πιστοποιητικό μας

Ερωτήσεις

Ε: Τι είναι οι τεχνικές ανακλασομετρίας οπτικού πεδίου χρόνου;

Α: Η ανακλασομετρία οπτικού πεδίου χρόνου (OTDR) είναι μια μέθοδος για την ανίχνευση αλλαγών στη δομική καταπόνηση από τοπική ανάκλαση που προκαλείται από μια οπτική ίνα ευαίσθητη στη μικροκάμψη. Μια δίοδος λέιζερ εκτοξεύει πολύ σύντομους παλμούς στην ίνα. Η μικροκάμψη ινών λειτουργεί ως ανακλαστήρας.

Ε: Ποιες είναι οι πιθανές αιτίες μιας μη ανακλαστικής υπογραφής ίχνους ανακλαστήρα οπτικού πεδίου χρόνου OTDR;

Α: Ποιες είναι οι πιθανές αιτίες μιας υπογραφής ίχνους μη ανακλαστικού ανακλαστικού πεδίου χρόνου (OTDR); Συνδυασμοί, σύνδεσμοι, μικροκάμψεις και επίπεδοι διαχωριστές.

Ε: Ποια είναι η διαφορά μεταξύ ενός ανακλασόμετρου πεδίου χρόνου και ενός ανακλασόμετρου οπτικού πεδίου χρόνου;

Α: Ένα οπτικό ανακλασόμετρο πεδίου χρόνου (OTDR) είναι ένα οπτοηλεκτρονικό όργανο που χρησιμοποιείται για τον χαρακτηρισμό μιας οπτικής ίνας. Είναι το οπτικό ισοδύναμο ενός ηλεκτρονικού ανακλασόμετρου πεδίου χρόνου που μετρά την σύνθετη αντίσταση του καλωδίου ή της γραμμής μεταφοράς υπό δοκιμή.

Ε: Ποιος είναι ο σκοπός του ανακλασόμετρου οπτικού πεδίου χρόνου;

Α: Ένα ανακλαστικό μέτρο οπτικού χρόνου τομέα (OTDR) είναι μια συσκευή που ελέγχει την ακεραιότητα ενός καλωδίου ινών και χρησιμοποιείται για την κατασκευή, την πιστοποίηση, τη συντήρηση και την αντιμετώπιση προβλημάτων συστημάτων οπτικών ινών.

Ε: Γιατί θα χρησιμοποιούσατε ένα ανακλασόμετρο τομέα χρόνου;

Α: Τα ανακλασόμετρα πεδίου χρόνου (TDR) είναι συσκευές δοκιμής που παράγουν έναν ενεργειακό παλμό ή ένα βήμα πάνω στο καλώδιο για να προσδιορίσουν τη θέση και το μέγεθος των σφαλμάτων, των σπασίμων, των ματιών, των τερματισμών ή άλλων συμβάντων στο μήκος ενός αγώγιμου καλωδίου.

Ε: Είναι η αντανακλαστική μέτρηση στον τομέα του χρόνου μια μέθοδος παρακολούθησης;

A: Το True TDR (TDR που είναι βαθμονομημένο και ανιχνεύει το ίχνος του ηλεκτρομαγνητικού σήματος σε έναν παλμογράφο) είναι ένας αξιόπιστος τρόπος μέτρησης της υγρασίας του εδάφους.

Ε: Τι προκαλεί ένα φάντασμα σε ένα ίχνος OTDR;

Α: Τα φαντάσματα είναι ψευδώς αντανακλαστικά γεγονότα και είναι δύσκολο να τα διακρίνουμε επειδή είναι ανύπαρκτα γεγονότα στο ίχνος OTDR. Η πιο κοινή αιτία των «φαντασμάτων» είναι μια «ηχώ» φωτός που ανακλάται πολλές φορές μεταξύ ισχυρών πραγματικών ανακλαστικών γεγονότων μέχρι να εξασθενήσει στο επίπεδο θορύβου.

Ε: Τι προκαλεί απώλεια σήματος στην οπτική ίνα;

Α: Η απώλεια ινών μπορεί επίσης να ονομαστεί εξασθένηση οπτικών ινών ή απώλεια εξασθένησης, η οποία μετρά το ποσό της απώλειας φωτός μεταξύ εισόδου και εξόδου. Οι παράγοντες που προκαλούν απώλεια ινών είναι διάφοροι, όπως η εγγενής απορρόφηση υλικού, η κάμψη, η απώλεια συνδετήρων κ.λπ.

Ε: Ποια είναι η νεκρή ζώνη στην οπτική ίνα;

Α: Η νεκρή ζώνη OTDR αναφέρεται στην απόσταση (ή τον χρόνο) όπου το OTDR δεν μπορεί να εντοπίσει ή να εντοπίσει με ακρίβεια οποιοδήποτε συμβάν ή τεχνούργημα στη σύνδεση ίνας. Είναι πάντα εμφανές στην αρχή ενός ίχνους ή σε οποιοδήποτε άλλο γεγονός υψηλής ανάκλασης OTDR.

Ε: Πόσο συχνά πρέπει να βαθμονομείται το OTDR;

Α: Συνιστάται να βαθμονομείτε τις μονάδες OTDR κάθε δύο χρόνια.

Ε: Ποια είναι τα μειονεκτήματα του OTDR;

Α: Ένα από τα κύρια μειονεκτήματα του OTDR είναι ότι μπορεί να επηρεαστεί από θόρυβο και παρεμβολές, γεγονός που μπορεί να μειώσει την ακρίβεια και την ανάλυση των μετρήσεων. Ο θόρυβος και οι παρεμβολές μπορεί να προέρχονται από διάφορες πηγές, όπως εξωτερικές πηγές φωτός, οπισθοσκέδαση από άλλες ίνες ή αντανακλάσεις από συνδέσμους και συνδέσεις.

Ε: Πότε θα χρησιμοποιηθεί ένα TDR ή OTDR;

Α: Όταν πρέπει να εκτελέσετε λεπτομερή αντιμετώπιση προβλημάτων των συνδέσεων χαλκού και ινών, μπορείτε να χρησιμοποιήσετε εξειδικευμένο εξοπλισμό, όπως: Ανακλαστικό μετρητή Time Domain (TDR): για συνδέσεις χαλκού. Optical Time Domain Reflectometer (OTDR): για συνδέσεις οπτικών ινών.

Ε: Ποια είναι η ελάχιστη απόσταση δοκιμής για OTDR;

Α: Το μήκος των καλωδίων εκκίνησης και λήψης εξαρτάται από τη σύνδεση που δοκιμάζεται, αλλά είναι γενικά μεταξύ 300 m και 500 m για δοκιμές πολλαπλών λειτουργιών και μεταξύ 1000 m και 2000 m για δοκιμή απλής λειτουργίας.

Ε: Ποιο είναι το πλάτος παλμού ενός TDR;

Α: Όσο μεγαλύτερο είναι το πλάτος του παλμού, τόσο περισσότερη ενέργεια μεταδίδεται και επομένως τόσο περισσότερο το σήμα θα ταξιδεύει κάτω από το καλώδιο. Τα πλάτη παλμών μπορεί να περιλαμβάνουν 2 nsec, 10 nsec, 100 nsec, 1000 nsec, 2000 nsec και 4000 nsec. Ένα TDR μπορεί να περιέχει μόνο μία ή όλες τις ρυθμίσεις πλάτους παλμού.

Ε: Ποιοι είναι οι περιορισμοί του TDR;

Α: Οι ασυνέχειες σύνθετης αντίστασης παρατηρούνται ως αλλαγές στο ανακλώμενο σήμα. Οι εκτροπές στο βήμα TDR ενδέχεται να ερμηνεύονται εσφαλμένα ως ατέλειες DUT. Εάν το βήμα είναι επίπεδο, οι εικασίες ελαχιστοποιούνται. Ο χρόνος ανόδου του βήματος είναι επίσης εξαιρετικά σημαντικός.

Ε: Σε τι μπορεί να χρησιμοποιηθεί ένα TDR;

Α: "Ένα ανακλασόμετρο τομέα χρόνου (TDR) είναι ένα ηλεκτρονικό όργανο που χρησιμοποιείται για τον χαρακτηρισμό και τον εντοπισμό σφαλμάτων σε μεταλλικά καλώδια (για παράδειγμα, στριμμένα ζεύγη συρμάτων, ομοαξονικά καλώδια)1." Για χάρη αυτού του εγγράφου, το "TDR testing" και το "TDR" χρησιμοποιούνται εναλλακτικά για να προκαλέσουν σύγχυση στους μη μυημένους. Και τα δύο σημαίνουν το ίδιο.

Ε: Ποιες είναι οι αρχές της ανακλασομετρίας;

Α: Το κύμα ανακλάται εν μέρει στη διεπαφή και εν μέρει μεταδίδεται στο δείγμα. Τα κύματα που ανακλώνται στη διεπιφάνεια ταξιδεύουν πίσω στον μορφοτροπέα και, στη συνέχεια, η ακουστική σύνθετη αντίσταση του δείγματος προσδιορίζεται μετρώντας το πλάτος του κύματος που ανακλάται από το μέσο διάδοσης/διασύνδεση δείγματος.

Ε: Τι είναι ένα gainer όταν βρίσκεται σε ένα ίχνος OTDR;

Α: Μερικές φορές, όταν εκτελείται ένα ίχνος OTDR, ένας τεχνικός μπορεί να δει αυτό που μοιάζει με αρνητική απώλεια ή αύξηση ισχύος — ένα "κερδιστή". Στα περισσότερα σενάρια είναι απλώς ένα οπτικό εφέ OTDR που έχει μικρή έως καθόλου επίδραση στις ιδιότητες μετάδοσης του δικτύου.

Ε: Πώς αναγνωρίζετε ένα σφάλμα οπτικών ινών;

A: Ένα οπτικό αναγνωριστικό σφάλματος ή οπτικός εντοπιστής σφαλμάτων (VFI / VFL) είναι ένα ορατό κόκκινο λέιζερ που έχει σχεδιαστεί για να διοχετεύει ενέργεια ορατού φωτός σε μια ίνα. Απότομες στροφές, σπασίματα, ελαττωματικά βύσματα και άλλες βλάβες θα διαρρεύσει κόκκινο φως επιτρέποντας στους τεχνικούς να εντοπίσουν οπτικά τα ελαττώματα.

Ε: Γιατί χρειάζεστε ένα καλώδιο εκκίνησης για OTDR;

Α: Ο μεγάλος χρόνος ανάκτησης από αυτόν τον παλμό υπερφόρτωσης σημαίνει ότι το OTDR δεν μπορεί να κάνει χρήσιμες μετρήσεις κοντά στο ίδιο το όργανο. Το καλώδιο εκτόξευσης έχει επίσης ονομαστεί "καταστολέας παλμών" επειδή δίνει χρόνο στο OTDR να ηρεμήσει από αυτήν την αρχική υπερφόρτωση.
